Течеискатели

   Течеискатель воды – цифровой прибор для обнаружения повреждений трубопроводов и регистрации утечек. Он способнен обнаружить места протечки труб с точностью до нескольких сантиметров.

Существует несколько видов течеискателей воды:

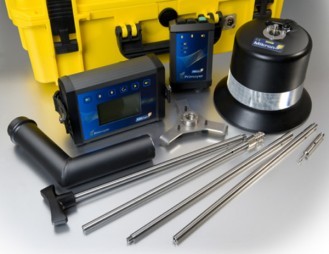

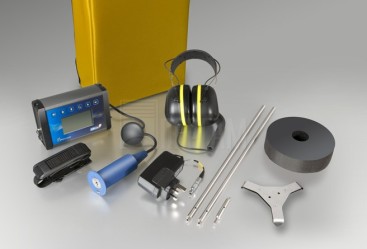

• Акустические модели обнаруживают утечку, благодаря фиксации вибрации грунта под потоком воды. Это происходит за счет оснащения прибора микрофоном.

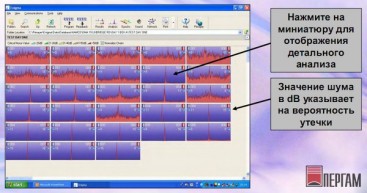

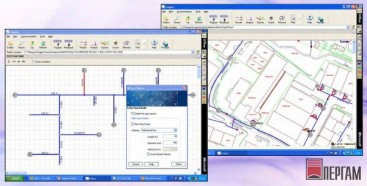

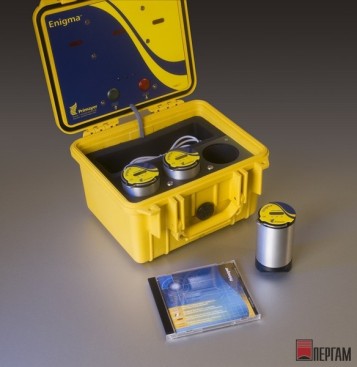

• Отличие сетевых течеискателей воды состоит в том, что обнаружение утечки происходит за счет рассредоточения датчиков по всей длине трубопровода.

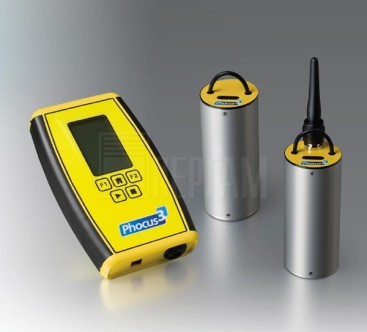

• Корреляционные течеискатели способны обнаружить участок нарушения целостности трубы благодаря фиксированию вибрации водяного потока на разных концах трубопровода.

[hide]   В случае неисправности части трубопровода лучшим решением для коммунальных служб станет течеискатель – прибор, значительно упрощающий поиск трещин в трубопроводе. Благодаря этому прибору рабочим не придется раскапывать целую улицу, чтобы обнаружить течь. При помощи современного течеискателя можно определить координаты неисправного участка трубопровода под землей с точностью от 10 сантиметров до 1.

    Поиск течи во всех случаях осуществляется при помощи определения источника звуковых сигналов, спровоцированных взаимодействием грунта и напора воды. Шум воды, вытекающей из поврежденной трубы, всегда можно зафиксировать на трубопроводе или над ним.

Принципы корреляции шумовых помех утечки
    Корреляция шумовых помех утечки используется для обнаружения утечек в трубопроводах с положительным внутренним давлением, где утечка приводит к снижению напора и потока наружу. Утечка жидкости вызывает стремительное изменение давления вокруг места утечки, что, в свою очередь, приводит к появлению беспорядочного переменного источника шумовых помех вблизи утечки. Эти шумовые помехи расходятся в обоих направлениях от утечки, с одинаковой скоростью.
(Шум обладает не постоянной частотой, как музыкальная нота, а беспорядочной, постоянно изменяющейся смесью различных частот. Это то свойство, которое позволяет работать коррелятору).

    Работа коррелятора основывается на сравнении шумов, обнаруженных в двух различных точках трубопровода. Шум утечки движется в обоих направлениях трубопровода с одинаковой скоростью (которая зависит от множества факторов). Таким образом, если утечка равноудалена от обоих датчиков, эти датчики обнаружат шумовые помехи одновременно. Напротив, если утечка не равноудалена от датчиков, датчики распознают один и тот шум в разное время, а разница во времени (запаздывание) измеряется с помощью коррелятора.

Акустические определения местонахождения утечки
    Акустические методы определения местонахождения утечки основывались на обнаружении шума и последующей регистрации данных шумовых помех на уровне земли с целью нахождения точки с максимальным уровнем помех. Считалось, что эта точка находится прямо над местом утечки. Несмотря на то, что используемое оборудование было оснащено прослушивающими стержнями и стетоскопами, возникали трудности с его применением в случаях, когда шумовые помехи были слабыми или чересчур сильными для точного определения их источника. Ещё одной проблемой был побочный шум; чтобы преодолеть эти трудности, в опытах стали использовать усилители с электронной фильтрацией.[/hide]
