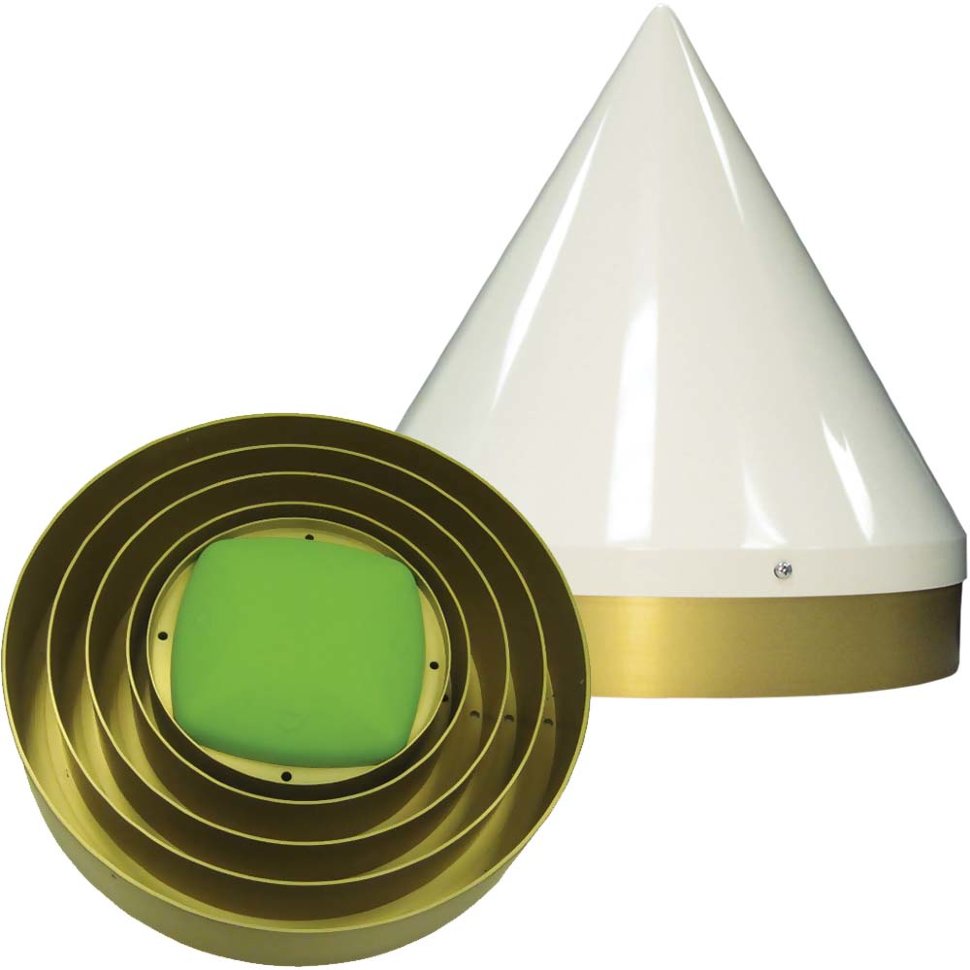

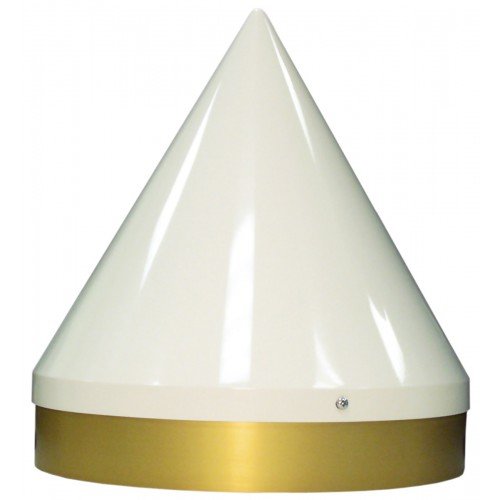

Антенна JAVAD RingAnt G3T

Сигнал

Характеристики

GPS L1/L2/L5
ГЛОНАСС L1/L2/L3
GALILEO E1/E5ab
COMPASS B1/B2
WAAS L1/L5, EGNOS, MSAS, GAGAN
QZSS L1/L2/L5

Рабочая частота

1559~1610 МГц
1164~1253 МГц

Электрические характеристики

Коэффициент усиления антенны

1559~1610 МГц - 6.0 дБ typ.
1164~1253 МГц - 5.0 дБ typ.

Коэффициент эллиптичности

3.0 дБ max.

Выходное сопротивление

50 Ом

КСВН

32±2 дБ

Коэффициент усиления для
малошумящего усилителя

1559~1610 МГц - 1.7 дБ typ.
1164~1253 МГц - 1.7 дБ typ.

Напряжение постоянного тока

3.0~15.0 Впост. тока 45мA@5.0V typ.

Окружающая среда

Температурный режим работы

-45°C ~ +85°C

Температура хранения

-50°C ~ +85°C

Влажность

Влагостойкая

Механические характеристики

Тип антенны

Microstrip

Разъем

TNC

Масса

2.7 кг

Габаритные размеры

Ø=326 мм; высота=88 мм

Корпус

Обтекатель: стекловолокно;
основа: алюминий

Крепление

Резьба 5/8” -11”
