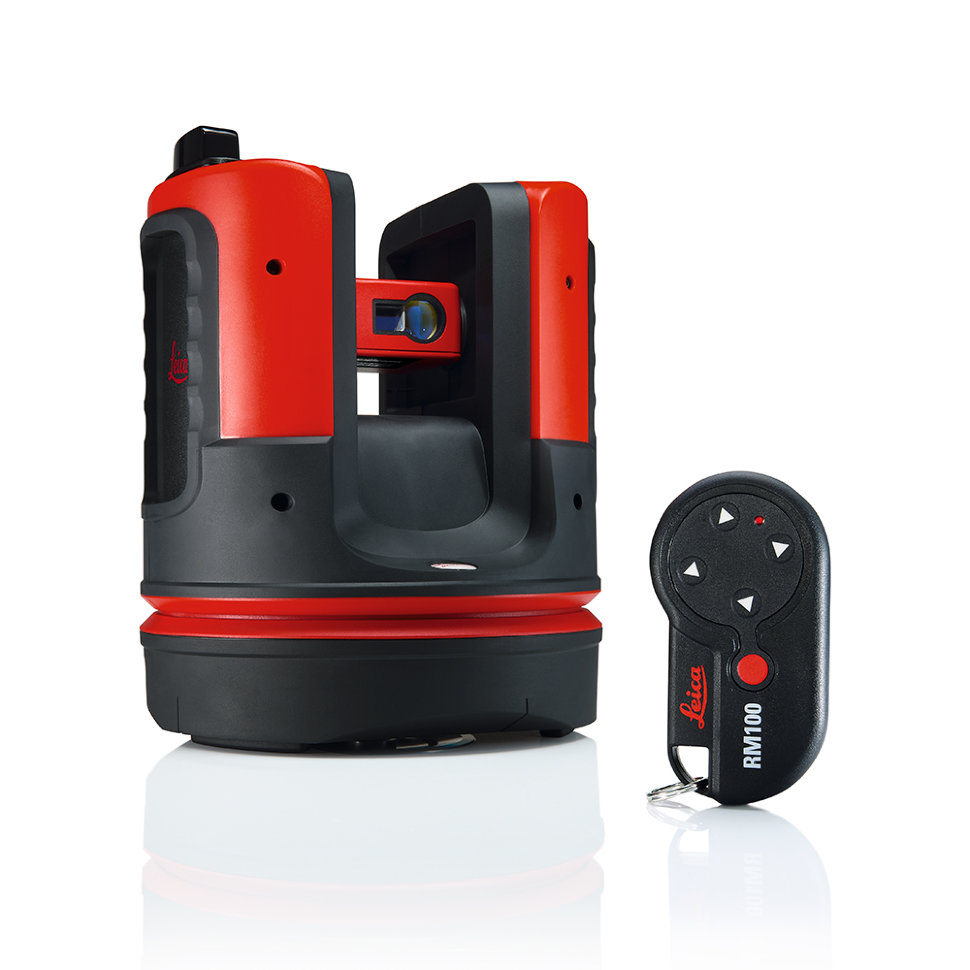

Leica 3D Disto

    Leica 3D Disto - современная трехмерная система для измерения и проецирования при строительстве, ремонте и моделировании.

    Прибор измеряет положение, высоту и расстояние до требуемой цели в диапазоне до 50 метров. Быстро выполняет замеры потолка, кровли, пола, расчет объемов и наклонных поверхностей, определяет перепад высот и углы. Все измерения отображаются на экране планшета. Данные импотируются на ПК и USB накопитель. Готовые проекты в DXF формате можно импортировать в прибор и с помощью него разметить точки монтажа конструкций в помещении.

Технические характеристики Leica 3d disto:

-Диапазон измерения углов Горизонтали 360 º, вертикальный 250 º;
-Точность и тип дальномера 5 "; Коаксиальный, красный лазер видимый;
-Измерения в диапазоне 0,5 - 50 метров;
-Класс лазера - второй;
-Тип лазера 650 нм; <1 мВт
-Автовыравнивание в диапазоне ± 3 ∘
-Точность выравнивания 10 ", 2,5 мм на 50 м;
-Увеличение (Цифровой визир) 1x, 2x, 4x, 8x;
-Поле зрения (на расстоянии 10 м):
1x: 3,40 x 2,14 м
2x: 1.70mx 1.07m
4x: 0.85mx 0,54 М
8x: 0.42mx 0.27m
-Экран с высоким разрешением 800 х 480 , 4.8 "TFT 16 млн. цветов LCD;
-Память Флэш-память 32 ГБ;
-Кабель USB: Micro-USB типа B, WLAN;
-Связь: SD-карта в диапазоне до 50 м ;
-Форматы данных: Импорт в DXF, экспорт в DXF, TXT, CSV, JPG;
-Питание 3D Disto: Li-Ion аккумулятор, напряжение: 14,4 / 63Wh, внешний блок питания: 24 В / 2,5 А;
-Время работы 3D Disto: 8ч Ручной блок: 6h
-Размеры (ШхВхГ) 3D Disto: диаметр 186,6 х 215.5mm карманного устройства: 178,5 на 120 на 25,8 мм
-Вес Лейка 3D Disto: 2,8 кг Ручной блок: 0.33kg
-Роабочие температуры 3D Disto: от -10 до +50 ℃. карманного устройства: от -10 до +50 ℃;
-Защита: 3D Disto IP54. Ручной блок: IP5x;
-Диапазон работы пульта ДУ до 50 м .

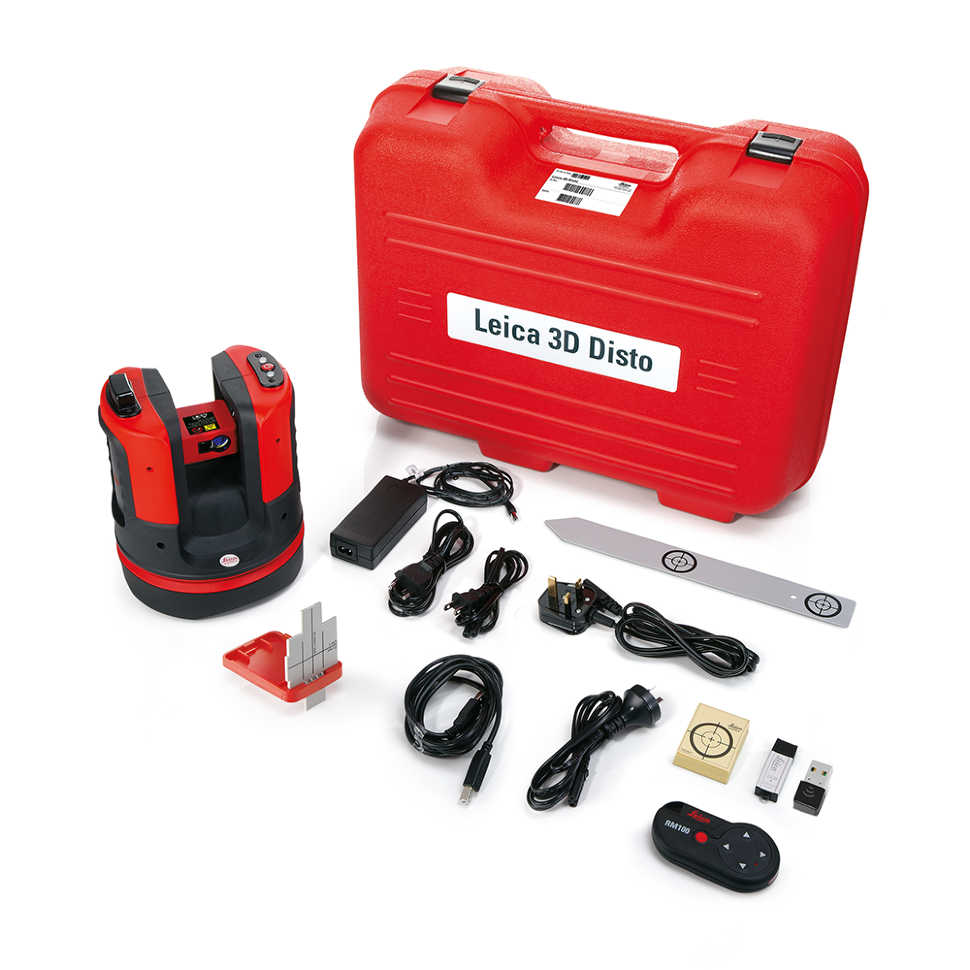

Комплектация:

-3D Disto с картой связи SD;
-Кабель USB для связи с контроллером и Micro-USB для подключения к ПК;
-Диск с инструкцией и описаниями;
-Кабель питания;
-Самоклеющиеся мишени;
-Пульт дистанционного управления;
-Источник питания контроллера
-Линейка для контрольных точек;
-Источники питания;
-Контроллер со стилусом.

Leica 3D Disto - инновационная лазерная система измеряющая одновременно линейные и угловые данные до указанных целей, что позволяет точно вычислить их координаты. Встроенная видеокамера передает изображение целей на сенсорный планшет по беспроводному соединению. Экспорт данных в формате DXF,CSV,TXT,JPG, а так же непосредственно в CAD для обработки.

Режимы работы Leica 3D Disto:

-Сканирование помещений и объектов:

Большое помещение или здание? Нет прямых углов? Наклонные стены? Множество деталей? Труднодоступные точки? Чтобы произвести измерения необходимо установить 3D Disto на штатив, стол или на пол и начать работать. Выравнивание не требуется, а при необходимости можно делать фото нужных объектов или целей.

-Вынос на поверхность заданных точек или данных проектов:

Выполнение различных задач от установки отвеса или параллельных линий, до выноса в натуру смоделированных в программном обеспечении проектов. С помощью приложения "Проектор" вы можете создавать шаблоны и сетки существующих макетов на полу, потолке или стене поверхностей. Одно нажатие на пульте дистанционного управления и отображается следующая точка. Это особенно удобно при нахождении на лестнице или при занятых руках.

Преимущества:

-Простые измерений до труднодоступных и опасных целей.
-Измерение в трехмерном пространстве с одной точки.
-Дает высокую точность при монтаже точечных светильников, подвесных потолков или перегородок.
-Измерение всей квартиры или дома при переходе из комнаты в комнату за один прием.
-Точность до 1 мм на 10 м.
-Сенсорный планшет для управления измерениями.
-Беспроводная связь между блоком измерений, планшетом и пультом управления.
-Цифровой визир с 8-кратным зумом для точного наведения на больших расстояниях.
-Встроенная камера.
-Установка на любой твердой поверхности или установка на штативе с винтом 5/8 ".

Сферы применения:

Работа с деревянными конструкциями - Рекомендуется при работе со сложными конструкциями: при установке балок и опор, дверей, перегородок или сборке мебели. 3D Disto лишена недостатков традиционных методов измерений - многочисленных измерений и ошибок. Эффективным будет сканирование поверхности и загрузка результатов в ПО CAD для моделирования. Выполненные детали будут точно соответствовать необходимым размерам.

Измерение лестничных конструкций - Идеальное решение для измерений существующих лестничных пролетов любой конструкции и создания новых объектов.

Изготовление мебели на заказ - Leica 3D позволит избежать ошибок и выполнять работу быстрее при проектировании мебели на заказ. По полученным данным встроенная мебель, столешницы и др точно впишутся в размеры помещения.

Монтаж металлоконструкций - При установке сложных конструкций производится сканирование помещения. В программе моделируются все размеры и расположения. А по полученному проекту с помощью leica 3d выполняется вынос точек и установка деталей конструкции.
