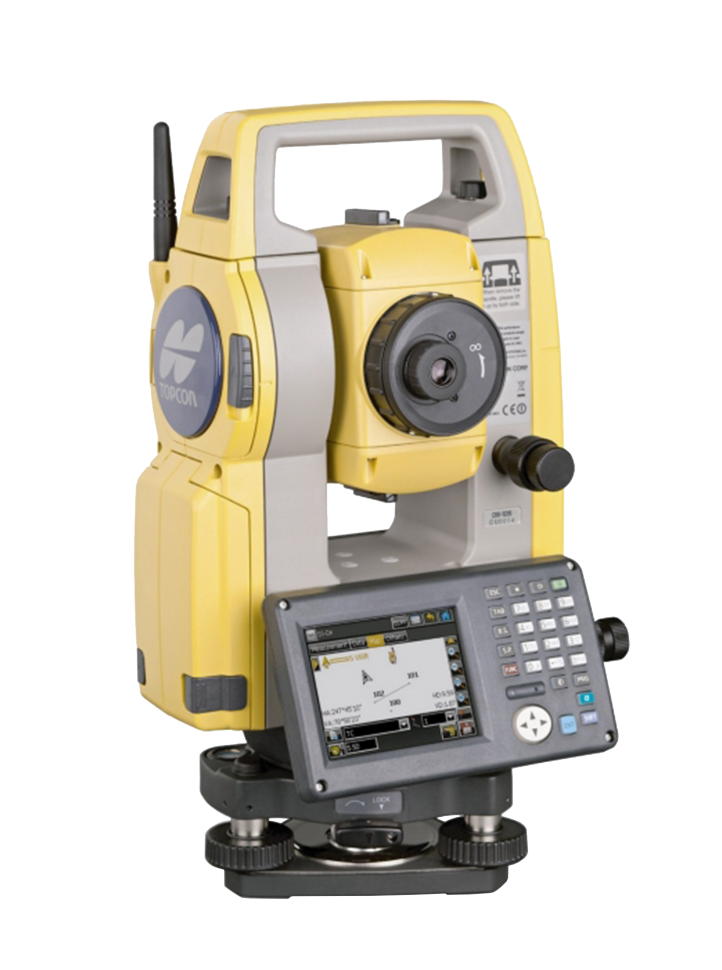

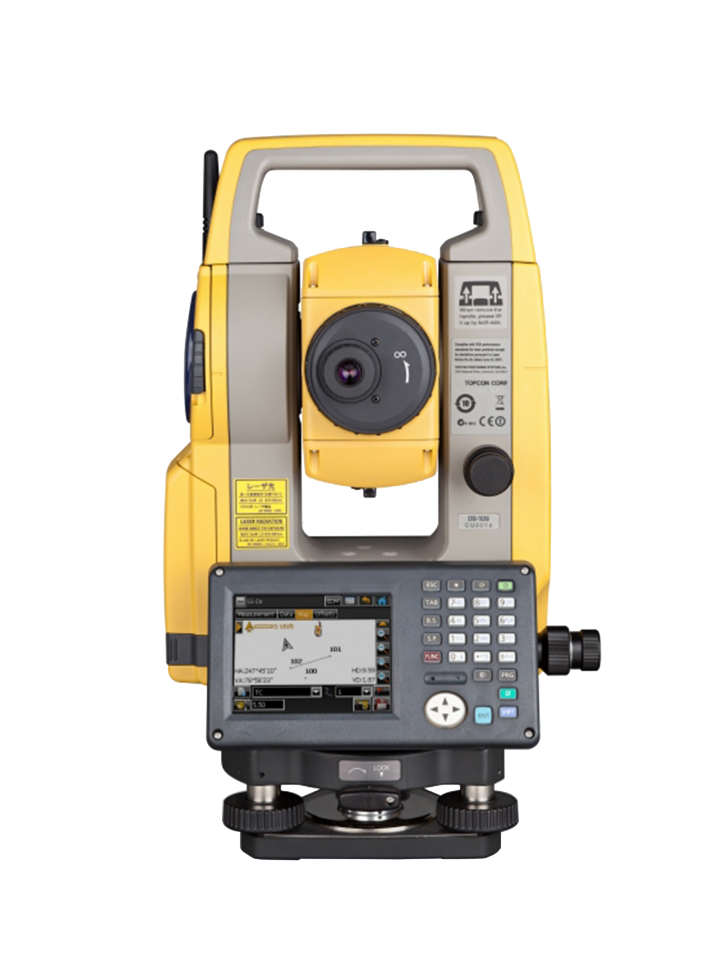

Тахеометр Topcon OS-103L

   Cерия ОС инженерных тахеометров TOPCON характеризуется применением лучших достижений современных технологий геодезического приборостроения и широких возможностей программного обеспечения MAGNET Field On Board. Фазовый дальномер тахеометра позволяет с высокой точностью выполнять измерения на значительные расстояния по призме, а также до 500 метров без использования отражателя, за малое время.

   Для работы с новыми тахеометрами TOPCON OS предусмотрены два цветных 3,5 дюймовых TFT дисплея с сенсорным вводом, а также полной алфавитно-цифровой клавиатурой. Измерения выполняются при помощи клавиши, расположенной на боковой панели тахеометра. Наличие данной клавиши дает возможность проводить измерения и визуально контролировать точность наведения на цель. Новая Li-Ion аккумуляторная батарея BDC70 позволяет работать с тахеометром до 18 часов. Соединение с устройствами и обмен данными возможен посредством кабеля RS232 и miniUSB или беспроводного модуля Bluetooth. С помощью беспроводного модуля возможно так же осуществлять дистанционное управление инструментом. В комплекте к тахеометру поставляется USB flash диск, который используется для переноса данных и хранения файлов, в дополнение к внутренней памяти.

   Программное обеспечение MAGNET Field On Board включает в себя большое количество вычислительных программ. В MAGNET Field On Board можно выполнять сложные расчеты, необходимые при производстве геодезических работ, а большое количество используемых форматов позволяет использовать полученные данные в специализированных программных пакетах. Кроме того в MAGNET Field On Board предусмотрена работа с цифровыми моделями, в том числе вынос в натуру простым выбором необходимых элементов прямо с экрана.

Характеристика тахеометров ТOPCON серии OC:

· Высокий класс защиты IP65 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
· Приборы адаптированы для работы в условиях низких температур (до -30ºС)
· Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 18 часов в режиме измерения расстояний каждые 30 секунд (аккумуляторы можно приобрести в магазинах бытовой электроники)
· Уверенные измерения без отражателя до 500 метров на различные поверхности
· Высокая точность измерения расстояний (2 мм + 2 ppm на призму, 3 мм + 2 ppm без отражателя)
· Минимальное измеряемое расстояние 30 см
· Время измерения расстояний 0,9 секунды
· Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
· Двухосевой компенсатор с диапазоном работы ± 6’
· Клавиша запуска измерений на боковой панели
· Клавиша быстрого перехода в режим настроек на клавиатуре
· Переключение режима работы «без отражателя» - «призма» - «пленка» с помощью одной кнопки
· Цветные 3,5 дюймовые TFT QVGA дисплеи (OS-105L один), сенсорный ввод
· Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках
· Память: внутренняя (500 Мб) + внешняя (USB flash диск)
· Порты USB A и miniUSB для расширения памяти и передачи данных
· Створоуказатель для быстрого выноса точек (во всех моделях)
· Лазерный отвес (дополнительная опция)
· Технология Longlink и встраиваемый модуль Bluetooth позволяют подключить внешний контроллер и управлять процессом сбора данных на удалении до 300 м. от прибора (указана дальность действия модуля, установленного в тахеометре. Дальность работы также зависит от модуля Bluetooth, установленного в контроллере управления)
· Многофункциональное программное обеспечение MAGNET Field On Board
· Поддержка форматов SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
· Простой экспорт в AutoCAD, загрузка чертежей в тахеометр
· Все приборы изготавливаются только в Японии

Возможности и особенности программного обеспечения MAGNET Field on Board:

· работа с проектами (создание, удаление, настройка);
· импорт, экспорт данных различных форматов определение координат;
· обратная засечка;
· проектирование трассы, поперечников;
· измерение недоступного расстояния, превышения;
· обмер рулеткой;
· измерения со смещениями;
· вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
· расчетный модуль COGO;
· отображение результатов измерений или расчетов на миникарте;
· рисовка простейших элементов в процессе работы.

Стандартный комплект ТОПКОН ОС: Электронный тахеометр на трегере, Li-Ion аккумулятор BDC70, зарядное устройство CDC68, USB flash диск (4Гб), крышка объектива, бленда, юстировочные инструменты, руководство пользователя на русском языке, футляр, плечевые ремни, CD диск с ПО Magnet Field On Board, свидетельство о поверке.

Технические характеристики Тахеометр TOPCON OC:

Диапазон измеряемых расстояний
без отражателя - 0.3 - 500 м.
на отражающую плёнку (RS90N) - 0.3 - 500 м.
дальность по одной призме - 0.3 - 5000 м.
Точность измерения расстояний
по одной призме - 2 + 2 х 10-6 х D
без отражателя- 3 + 2 х 10-6 х D
Дискретность отсчетов при измерении расстояний
Точный режим - 0.9
Грубый режим- 0.7
Режим слежения - 0.3
Другие характеристики
Лазерный отвес - опционально
Створоуказатель - Есть (зелёный / красный)
Целеуказатель - Есть
Зрительная труба - Увеличение 30
Внешние условия эксплуатации прибора
Пыле- влагозащищенность IP65
Рабочая температура –30°... +50°
Компенсатор - Тип Двухосевой
Диапазон работы ± 6’
Панель управления
Экран - С одной стороны прибора , 3,5 дюйма, цветной TFT QVGA, сенсорный ввод
Клавиатура - 26 клавиш на панели управления + 1 клавиша на боковой панели
Подсветка - Дисплей + сетка нитей + клавиатура
Интерфейсы
I/O порты - RS232C / USB 2.0 Host (Тип А) / USB тип miniB
Карты памяти - USB флэш диски (до 8ГБ)
Беспроводный модуль Bluetooth - Есть (радиус действия до 300 м)
Память
Внутренняя память - 500 Мб
Оптический отвес
Точность - < 0,5
Батарея питания
Период работы при +20ºС (углы и расстояния) - Более 20
Период зарядки - Около 5,5
Тахеометр с батареей - 5.7 кг.
Телекоммуникационный модуль TSshield-защитник - Есть
Наводящие винты - Односкоростные с закрепительными механизмами
Формат данных - SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
Страна изготовления Япония
